앙뇽 앙뇽하세요~ ㅎㅎㅎ

전기공사기사 합격 후기를 보신 분들이 필기공부를 시작하는데

전기기사와는 조금 달라서 질문이 많았어요!!!

(공통과목은 둘다 같아요 ㅎㅎ)

​

자~ 이제 기사 필기공부를 하며 정리했던 포스트잇 노트와 필기공부 꿀팁을 알려드리려 합니다.

==---------------------------------------------==​

[전기(산업)기사]와 [전기공사(산업)기사]의 공통과목은

1. 전력공학 (+발전공학)

2. 전기기기

3. 회로이론 (+제어공학)

4. 전기설비기술기준 및 판단기준 (법규)

==---------------------------------------------==

​

이렇게 4가지 입니다.

​

여기서,

==---------------------------------------------==

[전기(산업)기사] 과목은

5. 전자기학

==---------------------------------------------==

[전기공사(산업)기사] 과목은

*** 5. 전기응용 및 공사재료 (조명) ***

==---------------------------------------------==

이렇게 한과목씩 더 추가되는거죠~ ㅎㅎ

​

자 그럼 오늘은 [전기공사(산업)기사] -전기응용 및 공사재료 (조명)-

핵심 요점 공식노트와 꿀팁 들어갑니다!!

--- [전기공사(산업)기사] 과목 ---

5. 전기응용 및 공사재료 (조명)

장담하건데 조명 과목이 앞서 설명한 5가지 과목 중 계산문제 암기가 가장 쉽습니다. ㅎㅎㅎ

정말 몇개 안되거든요... 거의 법규수준이죠.. 반드시 암기하세요 ㅎ

(저만의 암기 요령을 알려드리면 문제 중 'ESD=FUN' 이라는 공식을 암기하셔야 할 텐데

E 이 S 시키 D 들 = FUN 신났네 라고 외우면 잘 외워집니다 ㅋㅋㅋ)

​

법규는 앞서 말씀드렸듯이 계산문제가 쉽고 양도 적습니다.

반드시 외우고 시험장에 들어가시길 바래요!!

계산문제가 적은 대신 상대적으로 단순암기 문제가 상당히 많아요...

정리노트를 보시구 반드시 암기하시는것을 추천드려요.

[확도] : 곡선궤도 내측 궤도 궤간을 넗히는 정도

[고도] : 곡선시 바깥쪽 레일을 조금 높이는 것

[유간] : 온도변화 레일의 선 측정, 이음 장소에 간격

[철차각] : 분기각

[수용구 크기] -> 표

[도전재료, 자심재료 구비조건] -> 표

[수소저장합금 사용 전지] -> NiMH 전지 (니켈 수소 전지)

[저항률 큰 순서] : 납 > 백금 > 텅스텐 > 마그네슘

[전차선로]

1. 가공단선식 : 일반 철도

2. 가공복선식 : 무궤도 전차

3. 제 3레일식 : 지하철

4. 강체복선식 : 모노레일

[저항가열, 아크가열, 유도가열, 유전가열] -> 표

[알칼리 전지] -> 표

[리노테이프] : 높은온도 기름에 잘견딤 / 절연성 / 내온성 / 내유성 우수 / 전기용 테이프

[완전 확산성 유리, 휘도] -> 공식

[발열체 구비조건]

1. 내식성, 내열성 높음

2. 연전성 풍부

3. 가공용이

4. 경제적

5. 팽창계수 낮음

6. 알맞은 고유저항

7. 저항온도계수 낮음

[공업용 전극 구비조건]

1. 전극 자체 전기저항 낮음

2. 전기 화학적 안정

3. 내식성

4. 촉매 활성 높음

5. 항장력, 구조강도 높음

[COS 설치 사용재료]

1. 브라캣트

2. 내오손용 결합애자

3. 퓨즈 링크

[단조기 구조]

1. 플레이트

2. 베이스

3. 핀치

[사이리스터]

1. 위상제어

2. AC->AC

3. AC 전력제어

4. AC->DC

[직류전동기 기동방식] : 저항기동법

[TRIAC]

1. 양방향 3단자 소자

2. SCR 역병렬

3. AC 전력제어(양극성)

4. 과전압 의한 파괴 없음

[전기철도]

1. 전압 불평형 방지

2. 유도 장해 방지

3. 전압강하 방지

[장석자기] : 배전선의 애자, 차단기, 콘덴서의 애관, 변압기 부싱

[전기 국부작용 방지법]

1. 순수한 아연판

2. 수은도금

[식염수 전기분해]

1. + : 염소

2. - : 수소, 수산화나트룸

[네온전선-조영재 지지] : 코드 서포트

[네온관-조영재 지지] : 튜브 서포트

[가공배전선로, 인입선, 인류애자설치-금구] : 인류 스트랍

[다이오드 직렬] : 과전압 방지

[다이오드 병렬] : 과전류 방지 (순방향 전류 증가)

[휘도 가장 높은 램프] : 탄소 아크등

[pin hole light] : down light 일종, 아래로 조사, 구명 작게, 렌즈 집중 조사 조명

[건식 변압기 H종 절연재료]

1. 마이카

2. 실리콘 수지

3. 유리섬유

[빛-전기저항 변화] : 광전효과

[전선-케이블 중간 접속재] : 압착 슬리브

[저항과 전압] : 전극에 저항물질 생성 이것을 극복, 반응이 일어나기 위해 필요한 과전압

[게이트와 소스 사이전압] : 핀치오프전압

[전기집진기] : 대전체와 정전기력

[애자색상]

1. 특고 핀애자 : 적색

2. 저압 애자 : 백색

3. 접지측 애자 : 청색

[완금의 길이] -> 표

[지선 볼트] : 지선 - 전선용 근가

[지선 밴드] : 지선 지지물 부착

[U 볼트] : 전주근가 전주에 부착

[볼쇄클] : 현수애자 완금에 내장 시공

[열회로 단위] -> 표

[U 볼트 포준] -> 표

[박강전선관] -> 표

[후강전선관] -> 표

[실지수] -> 공식

[등수, 평균조도] -> 공식

[형광방전관 색온도] -> 표

[납축전지] -> 표

[조도] -> 공식

[와전확산성유리 조도] -> 공식

==---------------------------------------------==

[전기공사기사] -전기응용 및 공사재료 (조명)- 필기시험 노트제작을 위한 공부에 도움이 되셨나요?

이번 포스팅 자료는 전기공사(산업)기사 필기시험 5과목 중 하나죠 ㅎㅎ

전기기사, 전기공사기사 필기

1. 전력공학 [1/5] / 전기기사, 전기공사기사 필기 합격노트

2. 전기기기 [2/5] / 전기기사, 전기공사기사 필기 합격노트

3. 회로이론 [3/5] / 전기기사, 전기공사기사 필기 합격노트

4. 전기설비기술기준 및 판단기준 [4/5] / 전기기사, 전기공사기사 필기 합격노트

5-1. 전자기학 [5/5] / 전기기사 필기 합격노트

5-2. 전기응용 및 공사재료 (조명) [5/5] / 전기공사기사 필기 합격노트

==전기공사(산업)기사 필기 교과목==

1. 전력공학 (+발전공학)

2. 전기기기

3. 회로이론 (+제어공학)

4. 전기설비기술기준 및 판단기준 (법규)

*** 5. 전기응용 및 공사재료 (조명) ***

​

혹시 궁금한 점이나 의문점이 있다면 댓글로 알려주세요~

최대한 정확한 답변을 드리도록 노력 하겠습니다.

​

그럼~ 이글을 보시는 모든 분들의 합격을 기원합니다.

전자기학 - 전기기사 필기 합격노트

앙뇽입니다~ ㅎㅎ

전기기사 필기시험에서 가장 어렵다고 소문난 전자기학

한눈에 볼 수 있는 정리노트를 찾으셨나요?

​

제가 기사 필기공부를 하며 정리했던 포스트잇 노트와 필기공부 꿀팁을 알려드리려 합니다.

==---------------------------------------------==​

[전기(산업)기사]와 [전기공사(산업)기사]의 공통과목은

1. 전력공학 (+발전공학)

2. 전기기기

3. 회로이론 (+제어공학)

4. 전기설비기술기준 및 판단기준 (법규)

==---------------------------------------------==

​

이렇게 4가지 입니다.

​

여기서,

==---------------------------------------------==

[전기(산업)기사] 과목은

*** 5. 전자기학 ***

==---------------------------------------------==

[전기공사(산업)기사] 과목은

5. 전기응용 및 공사재료 (조명)

==---------------------------------------------==

이렇게 한과목씩 더 추가되는거죠~ ㅎㅎ

​

자 그럼 오늘은 [전기(산업)기사] -전자기학- 핵심 요점 공식노트와 꿀팁 들어갑니다!!

--- [전기(산업)기사] 과목 ---

5. 전자기학

앞서 전력공학에서 설명했던 각 과목마다 중복되는 공식을 확인해주세요.

전력공학과 같은 경우 '특성임피던스' -> 회로이론 '특성임피던스'와 전자기학 '고유임피던스' 등이 중복되는 공식이죠.

정리노트의 가장 첫번째에 두었습니다.

전자기학에서는 '고유임피던스'라고 불리지만

그 공식의 활용은 전력공학과 회로이론의 '특성임피던스'와 다르지 않습니다.

​

전자기학은 비전공자분들이 전기기사 필기공부를 하며 가장 어려워하는 부분 중 하나 입니다.

그 이유를 알아보면 이해할 수 없는 공식이 너무~ 많다는 건데요 ㅎㅎ

제 요점정리 노트의 공식을 보아도... 많습니다. ㅎㅎㅎ

그래서 전자기학을 공부하실때는 요령이 중요합니다.

기출문제의 유형을 보고 유사한 문제끼리 묶어 공식을 암기하는 방법이 가장 좋습니다.

​

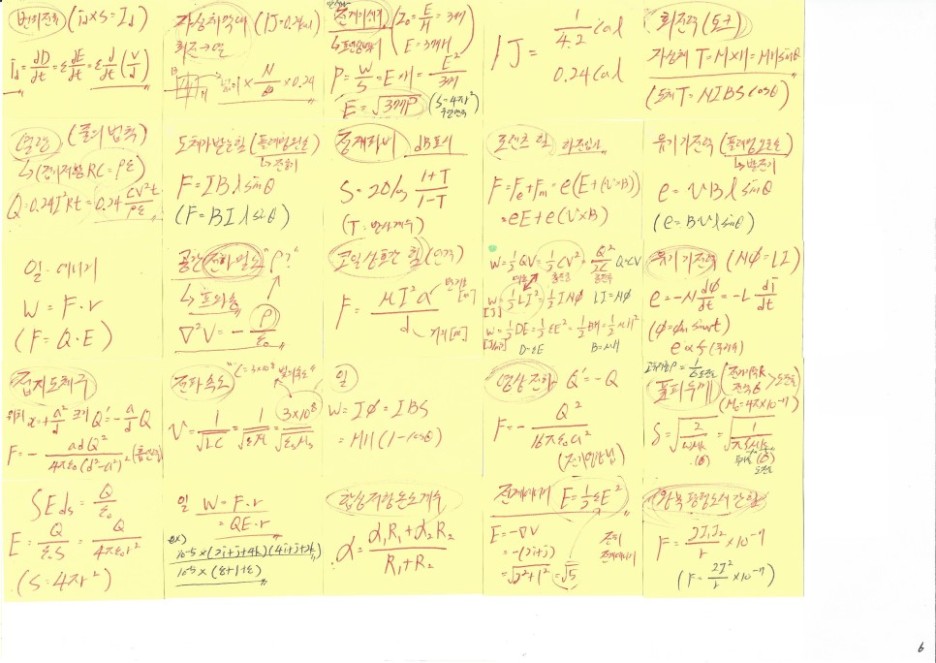

전자기학 계산문제 요점 정리 포스트잇을 만들며 유사한 유형끼리 묶어 정리해 두었습니다.

전자기학은 단순암기 문제가 오히려 쉬운편입니다. 반드시 암기하구 시험장에 들어가세요. ㅎㅎ

[고유 임피던스] -> 공식

[전기 쌍극자 전계] -> 공식

[C(정전용량) 전극간 1/2 두께] -> 공식

[상호 인덕턴스] -> 공식

[자계-자화의 세기] -> 공식

[원형코일 중심축상 x 떨어진 p점 전계] -> 공식

[원형 백터 포텐셜 A] -> 공식

[t초 유기기전력] -> 공식

[E, 구형기포 전계의 세기] -> 공식

[스토크스 정리, 발산의 정리] -> 공식

[국제 단위계, 인덕턴스의 차원] -> 공식

[감자력, 자화의 세기] -> 공식

[저항온도 계수] : Ni > Al > Ag > Cu

[전기회로, 자기회로] -> 표

[정전차폐] : 임의 도체를 접지도체로 포위하면 내,외 공간 전계 E를 완전히 차단

[비유전율] : 고무 < 유리 < 운모 < 물

[변위전류-유전체] -> 공식

[변위전류가 전자파 위상 보다 90% 빠름]

[자화의 세기] -> 공식

[자성체] -> 공식

[평등자계] : 단면적에 비해 길이가 충분히 긴 솔레노이드

[압전기] : 수직 종효과 / 수평 횡효과

[전계, 전장, 절연내력 E]

1. 구 -> 공식

2. 선 -> 공식

3. 무한평면 -> 공식

4. 표면 전하분포 -> 공식

5. 프와송 -> 공식

6. 라플라스 -> 공식

[전기력선]

1. 전기력선 접선방향 = 전계 방향

2. 전계세기 = 전기력선 밀도 (가우스)

3. 불연속 (서로 교차 안함, 자권 만으로 폐곡선 안됨)

4. + -> -

5. 전위가 높은곳 -> 낮은곳

6. 등전위면과 수직교차

7. 전하가 없는곳에서 발생, 소멸 없다.

8. 전기력선수 -> 공식

[맥스월 방정식]

1. 가우스 -> 공식

2. 자기가우스 -> 공식

3. 페러데이 -> 공식

4. 암페어주회적분 -> 공식

5. 맥스월 파동 방적식 -> 공식

[최대전하 Q (구도체)] -> 공식

[전위V, 전계 E] -> 공식

[자계, 자장 H]

1. 무한직선 -> 공식

2. 유한직선 -> 공식

3. 환상 솔레노이드 -> 공식

4. 무한장 솔레노이드 -> 공식

[자기유도계수 구하는법]

1. 자기에너지법 -> 공식

2. 자속쇄교법 -> 공식

3. 벡터포텐셜법 -> 공식

[자기자계 좋은물질] : 강자성체, 비투자율 큰 물질

[전기영상법] -> 공식

[포인팅 벡터] -> 공식

[정자계 현상] -> 공식

[무한직선 자계] -> 공식

[자속밀도] -> 공식

[L, 인덕턴스]

1. 원통내부 -> 공식

2. 환상 솔레노이드 -> 공식

3. 무한장 솔레노이드 -> 공식

4. 동축 원통 -> 공식

5. 평형 왕복도선 -> 공식

[K, 결합계수] -> 공식

[자속] -> 공식

[상호인덕턴스] -> 공식

[C, 정전용량]

1. 구 -> 공식

2. 동심구 -> 공식

3. 동축원통 -> 공식

4. 평형 왕복도선 -> 공식

5. 콘덴서 -> 공식

[누설전류] -> 공식

[제일먼저 절연파괴 콘덴서] -> 공식

[접지저항] -> 공식

[종이 콘덴서 몇장?] -> 공식

[무한평형 관계] -> 공식

[정전계, 정자계] -> 표

[전자극 세기] -> 공식

[자계의 실효값] -> 공식

[전기 쌍극자] -> 공식

[전자극의 세기] -> 공식

[최대전하 Q] -> 공식

[자화의 세기, 비투자율] -> 공식

[전계, 자계] -> 공식

[자기저항] -> 공식

[분극의 세기] -> 공식

[공통전위] -> 공식

[전자파 파장] -> 공식

[변위전류] -> 공식

[자성체 막대] -> 공식

[전계의 세기] -> 공식

[회전력(토크)] -> 공식

[열량(줄의 법칙)] -> 공식

[도체가 받는힘] -> 공식

[정재파비] -> 공식

[로렌츠 힘] -> 공식

[유기기전력(플레밍오른손, 발전기)] -> 공식

[일, 에너지] -> 공식

[공간 전하밀도] -> 공식

[코일 상호간 힘] -> 공식

[유기기전력] -> 공식

[접지도체구] -> 공식

[전파속도] -> 공식

[일] -> 공식

[영상전하] -> 공식

[표피두께] -> 공식

[합성저항온도계수] -. 공식

[전계에너지] -> 공식

[왕복 평형도체 간 힘] -> 공식

==---------------------------------------------==

[전기기사] -전자기학- 필기시험 노트제작을 위한 공부에 도움이 되셨나요?

이번 포스팅 자료는 전기(산업)기사 필기시험 5과목 중 하나죠 ㅎㅎ

전기기사, 전기공사기사 필기

1. 전력공학 [1/5] / 전기기사, 전기공사기사 필기 합격노트

2. 전기기기 [2/5] / 전기기사, 전기공사기사 필기 합격노트

3. 회로이론 [3/5] / 전기기사, 전기공사기사 필기 합격노트

4. 전기설비기술기준 및 판단기준 [4/5] / 전기기사, 전기공사기사 필기 합격노트

5-1. 전자기학 [5/5] / 전기기사 필기 합격노트

5-2. 전기응용 및 공사재료 (조명) [5/5] / 전기공사기사 필기 합격노트

==전기(산업)기사 필기 교과목==

1. 전력공학 (+발전공학)

2. 전기기기

3. 회로이론 (+제어공학)

4. 전기설비기술기준 및 판단기준 (법규)

*** 5. 전자기학 ***

혹시 궁금한 점이나 의문점이 있다면 댓글로 알려주세요~

최대한 정확한 답변을 드리도록 노력 하겠습니다.

​

그럼~ 이글을 보시는 모든 분들의 합격을 기원합니다.

전기설비기술기준 및 판단기준 - 전기기사, 전기공사기사 필기 합격노트

안녕하세요^^

​이번에는 전기(공사)기사 공통과목으로는 마지막 과목인데요!

​

제가 기사 필기공부를 하며 정리했던 포스트잇 노트와 필기공부 꿀팁을 알려드리려 합니다.

==---------------------------------------------==​

[전기기사]와 [전기공사기사]의 공통과목은

1. 전력공학 (+발전공학)

2. 전기기기

3. 회로이론 (+제어공학)

*** 4. 전기설비기술기준 및 판단기준 (법규) ***

==---------------------------------------------==

​

이렇게 4가지 입니다.

​

여기서,

==---------------------------------------------==

[전기(산업)기사] 과목은

5. 전자기학

==---------------------------------------------==

[전기공사(산업)기사] 과목은

5. 전기응용 및 공사재료 (조명)

==---------------------------------------------==

이렇게 한과목씩 더 추가되는거죠~ ㅎㅎ

​

자 그럼 오늘은 [전기기사] -전기설비기술기준 및 판단기준 (법규)-

핵심 요점 공식노트와 꿀팁 들어갑니다!!

--- [전기기사] / [전기공사기사] 공통 과목 ---

4. 전기설비기술기준 및 판단기준 (법규)

전기기사와 전기공사기사의 필기 5개 과목 중 가장 쉽다고 알려진 법규입니다.

이것 역시 문제를 가지고 달달달 외우시는 분이 많은데 물론 그 공부방법이 틀린것은 아닙니다.

다만, 문제를 이해하는데 도움을 드리기위해 저만의 암기 공식을 알려드리려합니다.

​

법규는 계산문제가 4~5문제이상 출제됩니다.

다른 과목에 비해 비교적 공식이 쉬우니 반드시 암기하여 틀리시면 안됩니다. ㅎㅎ

다른 과목에서 점수가 많이 낮다면 제일 쉬운 법규에서 높은 점수를 받아 상쇄시키는 전략이 가장 좋습니다.

법규를 꾸준히 공부해야 하는 이유지요 ㅎㅎ

암기문제는 최다기출문제만 정리해 두었습니다. 워낙 많으니까요 ㅎㅎ

다행히 제가 시험볼때는 기출문제에서 7문제 이상 나왔었습니다.

요점은... 법규 암기문제는 여기 정리된 것 말고도 기출문제집에 나온 모든 문제를 암기해버리세요 ㅎㅎ

[직류 전기철도]

1. 누설전류 : 10mA (강체조가식 100mA)

2. 귀선+금속재 : 1m

3. 귀선 1년 전위차 : 2V

4. 비절연귀선 : 전식방지조치

5. 배류선 절연 : 2.5m

6. 통신선-급전선 : 4m (복선 2m)

7. 도로경간 : 60m

8. 본드선 : 115, 60cm

[지선]

1. 안전율 : 2.5

2. 인장하중 : 4.31kN

3. 소선 : 3가닥 / 지름 : 2.6mm

4. 30cm 아연도금철봉

5. 5m높이 (차량 없을때 : 4.5m)

[나전선 사용가능]

1. 전기로용

2. 피복절연물 부식

3. 버스덕트

4. 라이팅덕트

5. 접촉전선

[출퇴표시등]

1. 사용접압 : 60V

2. 대지전압 : 300V

[피뢰기시설]

1. 가공전선 입입구, 인출구

2. 특고 배전 변압기 고압측, 특고압측

3. 수용장소 인입구

4. 가공전선로, 지중전선로 접속부분

[가공케이블(조가용선)]

1. 조가용선 행거 (행거간격:50cm)

2. 5.93kN, 22m2 아연도강연선

3. 금속테이프 20cm

4. 금속체-제 3종 접지공사

[전동기 과부하 보호장치 생략]

1. 0.2kW 이하 전동기

2. 15A 이하 (배전용차단기 20A)

3. 과전류 생길우려 없는 장소

4. 상시 감시자 감시

[귀선]

1. 부극성

2. 20%, 5m

3. 30m

4. 전위차 2점 2V

[전기울타리]

1. 사용전압 : 250V

2. 2mm, 경동선

3. 지지기둥이격 : 2.5cm

4. 수목이격 : 30cm

[가요전선관 공사 (1m 지지점 거리)]

1. 0W 제외

2. 굴곡개소 사용

3. 제 2종 금속재 가요전선관 사용

4. 두께 0.8mm(제 1종 금속재)

5. 연선 (10mm2 이하, 단선)

6. 접속점 불가

[과전류 차단기 시설 안되는곳]

1. 접지공사 접지선

2. 중성선

3. 접지측 전선

[간선 차단기 시설] -> 공식

[간선 허용전류] -> 공식

[특고 가공전선로-식물,삭도 이격거리] -> 표

[시가지, 특고 가공전선로 높이] -> 표

[발전소 울타리,담+거리 특고 가공전선로 높이] -> 표

[전기기사] -전기설비기술기준 및 판단기준 (법규)- 필기시험 노트제작을 위한 공부에 도움이 되셨나요?

이번 포스팅 자료는 전기(산업)기사 필기시험 5과목 중 하나죠 ㅎㅎ

==---------------------------------------------==

전기기사, 전기공사기사 필기

1. 전력공학 [1/5] / 전기기사, 전기공사기사 필기 합격노트

2. 전기기기 [2/5] / 전기기사, 전기공사기사 필기 합격노트

3. 회로이론 [3/5] / 전기기사, 전기공사기사 필기 합격노트

4. 전기설비기술기준 및 판단기준 [4/5] / 전기기사, 전기공사기사 필기 합격노트

5-1. 전자기학 [5/5] / 전기기사 필기 합격노트

5-2. 전기응용 및 공사재료 (조명) [5/5] / 전기공사기사 필기 합격노트

==전기기사 필기 교과목==

1. 전력공학 (+발전공학)

2. 전기기기

3. 회로이론 (+제어공학)

*** 전기설비기술기준 및 판단기준 (법규) ***

5. 전자기학

혹시 궁금한 점이나 의문점이 있다면 댓글로 알려주세요~

최대한 정확한 답변을 드리도록 노력 하겠습니다.

​

그럼~ 이글을 보시는 모든 분들의 합격을 기원합니다.

회로이론 - 전기기사, 전기공사기사 필기 합격노트

앙뇽~ 앙뇽하세여~~

기사 공부는 정리를 기반으로 암기가 제일 중요한데요!

​

제가 기사 필기공부를 하며 정리했던 포스트잇 노트와 필기공부 꿀팁을 알려드리려 합니다.

==---------------------------------------------==​

[전기(산업)기사]와 [전기공사(산업)기사]의 공통과목은

1. 전력공학 (+발전공학)

2. 전기기기

*** 3. 회로이론 (+제어공학) ***

4. 전기설비기술기준 및 판단기준 (법규)

==---------------------------------------------==

​

이렇게 4가지 입니다.

​

여기서,

==---------------------------------------------==

[전기(산업)기사] 과목은

5. 전자기학

==---------------------------------------------==

[전기공사(산업)기사] 과목은

5. 전기응용 및 공사재료 (조명)

==---------------------------------------------==

이렇게 한과목씩 더 추가되는거죠~ ㅎㅎ

​

자 그럼 오늘은 [전기(산업)기사] -회로이론- 핵심 요점 공식노트와 꿀팁 들어갑니다!!

--- [전기(산업)기사] / [전기공사(산업)기사] 공통 과목 ---

3. 회로이론 (+제어공학)

앞서 전력공학에서 설명했던 각 과목마다 중복되는 공식을 확인해주세요.

전력공학과 같은 경우 '특성임피던스' -> 회로이론 '특성임피던스'와 전자기학 '고유임피던스' 등이 중복되는 공식이죠. 정리노트의 가장 첫번째에 두었습니다.

보시면 회로이론 '특성임피던스'와 전력공학 '특성임피던스' 공식이 조금 다른데

이건 문제에 적용할 때 활용하는 공식이 다르기 때문입니다.

​

회로이론도 전력공학과 마찬가지로 기본적 계산문제 위주입니다.

따라서 아래 노트처럼 공식을 정리하여 암기하시는게 중요합니다.

...보시면 아시겠지만 몇개 안되죠? ㅎㅎ

제가 정리한 공식은 과년도 최다기출문제 공식만 정리하여 많지않아요!!!

(이것만 해도 충분하다고 생각되지만...)

필요하다면 여기서 더 추가하여 자신만의 요점정리 노트를 만들어보는것도 좋아요!!

단순 암기는 상대적으로 많지 않지만 중복적으로 출제되는 기출 암기문제를 정리하여

지속적으로 보시는 것을 추천드립니다.

[특성 임피던스] -> 공식

[S 평면] -> 공식

[양의 실수부] -> 공식

[전달정수] -> 공식

[감쇄계수 높고 위상여유 높으면 감쇠성이 강해짐] : 안정도는 좋으나 응답성은 나쁘다

[동작신호] : 제어계 동작 원인신호

[보상기-극점추가]

1. 시스템 불안정(안정도 감소)

2. 분모 S차수 증가

3. 회로내 L, C 개수 증가

4. 과도응답시간 길어진다.

5. S-평면 근궤적 오른쪽 (불안정)

[우리나라 공칭전압] : 22,000/28,000 (상전압/선간전압)

[L-C 직렬회로]

1. L : 최대 E / 최소 : -E

2. C : 최대 2E / 최소 : 0

[상태천이 방정식] -> 공식

[전압비, 임피던스비, 어드미턴스비, 전류비] -> 표

[라플라스 변환] -> 공식

[무왜형] -> 공식

[무손실] -> 공식

[정현파, 정현반파, 구형파, 구형반파, 삼각파] -> 공식

[목표값(입력)]

1. 정치 (주파수제어)

2. 추치 : 1) 추종 / 2) 프로그램 / 3) 비율

3. 제어량(출력) : 1) 서보 / 2) 프로세서 / 3) 자동조정

[동작]

1. 연속 : 1) 비례 / 2) 비례적분 / 3) 비례미분 / 4) 비례미분적분

2. 불연속 : 1) 심플링 / 2) on-off

[2차계 주파수응답/시간응답] : 감쇄율 증가

[등가임피던스 찾기] : 전류원 개방, 전압원 단락

[중첩]

1. 정류원 기준 : 전압원 단락

2. 전압원 기준 : 전류원 개방

[이상적 전류원] : 내부저항 클수록 이상적

[이상적 전압원] : 내부저항 작을수록 이상적

[시정수] -> 공식

[역회로] -> 공식

[반사계수, 투과계수] -> 공식

[감쇄비] : 제 2오버슈트, 최대 오버슈트

[P, I, D, PI, PD, PID]

1. 비례 : 정상오차 수반, 잔류편차 발생

2. 적분 : 잔류편파 제거

3. 미분 : 오차가 커지는것 방지

4. 비례 적분 : 잔류편차 제거, 진동

5. 비례 미분 : 응답 속응성 개선

6. 비례 적분 미분 : 잔류편차제거, 응답오버슈트 감소, 응답 속응성 개선

[제어장치] -> 그림

[초기값, 최종값] -> 공식

[천이행렬] -> 공식

[불평형률] -> 공식

[직렬공진, 병렬공진] -> 공식

[n상 교류성형결선 위상차] -> 공식

[소비전력] -> 공식

[OR 회로, AND 회로]

[유효전력변동] : 주파수 변동

[무효전력변동] : 전압 변동

[보드선도]

==---------------------------------------------==

[전기기사] -회로이론- 필기시험 노트제작을 위한 공부에 도움이 되셨나요?

이번 포스팅 자료는 전기기사 필기시험 5과목 중 하나죠 ㅎㅎ

전기기사, 전기공사기사 필기

1. 전력공학 [1/5] / 전기기사, 전기공사기사 필기 합격노트

2. 전기기기 [2/5] / 전기기사, 전기공사기사 필기 합격노트

3. 회로이론 [3/5] / 전기기사, 전기공사기사 필기 합격노트

4. 전기설비기술기준 및 판단기준 [4/5] / 전기기사, 전기공사기사 필기 합격노트

5-1. 전자기학 [5/5] / 전기기사 필기 합격노트

5-2. 전기응용 및 공사재료 (조명) [5/5] / 전기공사기사 필기 합격노트

==전기기사 필기 교과목==

1. 전력공학 (+발전공학)

2. 전기기기

*** 3. 회로이론 (+제어공학) ***

4. 전기설비기술기준 및 판단기준 (법규)

5. 전자기학

혹시 궁금한 점이나 의문점이 있다면 댓글로 알려주세요~

최대한 정확한 답변을 드리도록 노력 하겠습니다.

​

그럼~ 이글을 보시는 모든 분들의 합격을 기원합니다.

전기기기 - 전기기사, 전기공사기사 필기 합격노트

안녕하세요~

전기기사 합격 후기를 보신 분들이 필기공부를 시작하는데

갑갑...하시죠?? 그 마음 백번 이해하는 마음으로 준비했습니다!

​

제가 기사 필기공부를 하며 정리했던 포스트잇 노트와 필기공부 꿀팁을 알려드릴려구요~

==---------------------------------------------==​

[전기기사]와 [전기공사기사]의 공통과목은

1. 전력공학 (+발전공학)

*** 2. 전기기기 ***

3. 회로이론 (+제어공학)

4. 전기설비기술기준 및 판단기준 (법규)

==---------------------------------------------==

​

이렇게 4가지 입니다.

​

여기서,

==---------------------------------------------==

[전기기사] 과목은

5. 전자기학

==---------------------------------------------==

[전기공사기사] 과목은

5. 전기응용 및 공사재료 (조명)

==---------------------------------------------==

이렇게 한과목씩 더 추가되는거죠~ ㅎㅎ

​

자 그럼 오늘은 [전기기사] -전기기기- 핵심 요점 공식노트와 꿀팁 들어갑니다!!

--- [전기기사] / [전기공사기사] 공통 과목 ---

2. 전기기기

전기기기 과목은 직류기, 동기기, 발전기, 유도기, 정류기 등으로 정리될 수 있습니다.

각 기기의 기전력 등을 계산하는 공식 등 계산공식을 정리하여 암기하구,

각 기기의 특징과 공통점 등을 정리하여 지속적으로 보시는 것을 추천드립니다.

[직류발전기-전동기, 단자전압] -> 공식

[직류기, 기동저항] -> 공식

[발전기 유기기전력] -> 공식

[전동기 역기전력] -> 공식

[직류발전기-전동기, 회전속도] -> 공식

[직류전동기 토크1] -> 공식1

[직류전동기 토크2] -> 공식2

[직류발전기 전기자 주변속도] -> 공식

[기전력(직류기)] -> 공식

[정류자 편간 평균전압] -> 공식

[직류전동기]

1. 전압제어 : 1) 정토크제어 / 2) 광범위 속도제어 / 3) 워드 레오너드 / 4) 일그너(플라이휠,압연기)

2. 계자제어 : 1) 정출력제어 / 2) 안정된 속도제어

3. 저항제어 : 1) 속도조정범위좁음 / 2) 효율저하

[직류기]

1. 정류 : 보극 / 탄소브러시

2. 전기자반작용 : 보상권선 / 보극

[직권전동기] : 부하변화 속도변화 크다

[권선형 유도 전동기, 직류 분권 전동기 공통점]

1. 속도 변동율 적다

2. 저항으로 속도조정

[직류발전기 회전속도 빠를수록 정류가 힘든이유?] : 리액턴스 전압 커지기 때문

[직류발전기 병렬운전] -> 공식

[동기기, 전기자 권선법]

1. 분포권 : 1) 고조파 제거 파형개선 / 2) 누설리액턴스감소 / 3) 유기기전력 감소

2. 단절권 : 1) 고조파 제거 파형 개선 / 2) 자기인덕턴스 감소 / 3) 유기기전력 감소 / 4) 코일길이, 동량절감

[동기전동기(동기조상기)]

1. 역률

2. 정속도

3. 기동어려움

4. 저속도 대용량

[동기기, 전기자 반작용]

1. 횡축

2. 종축

[동기 임피던스] -> 공식

[% 동기 입피던스] -> 공식

[매극매상 슬롯수] -> 공식

[총코일수] -> 공식

[제동권선(동기전동기)]

1. 난조방지

2. 기동토크 발생

3. 파형개선, 이상전압 방지

[효율, 발전기/전동기] -> 공식

[동기발전기]

1. 자기여자작용 : 무부하, C로 인해 단자전압상승, 절연파괴현상

방지법 : 1) 수전단에 L 큰 변압기 / 2) 발전기 2대 이상 병렬운전 / 3) 동기조상기 부족여자 / 4) 단락비 큰 기계

2. 단락비 큰 경우

1) 동기임피던스, 전압변동률, 전기자반작용 효율 - 작다

2) 출력, 충전용량, 안정도, 단락전류 - 크다

[동기발전기 병렬운전 조건]

1. 주파수 같다

2. 위상 같다

3. 파형 같다

4. 크기 같다

5. 회전

[동기발전기] -> 그림

[동기발전기, 회전자 주변속도] -> 공식

[동기발전기, 선간전압] -> 그림

[1차 단자전압(변압기)] -> 공식

[변압기 입력] -> 공식

[변압기 권수비] -> 공식

[자화전류] -> 공식

[단상변압기, 퍼센트 리액턴스] -> 공식

[유도전동기 토크] -> 공식

[3상 유도 전동기, 2차 효율] -> 공식

[권선형(비례추이), 2차에 삽입할 저항] -> 공식

[유도전동기 토크] -> 공식

[유도전동기, 2차 주파스] -> 공식

[유도전동기 회전수] -> 공식

[고정자 기전력, 회전자 기전력 비] -> 공식

[2차 동손] -> 공식

[유도기] -> 공식

[권선형 비례추이] -> 공식

[SCR, 실리콘제어정류기]

1. 고효율, 고속동작

2. 소형, 고전압, 대전류, 대전력 정류기

3. 게이트 - 정류제어

4. 이온소멸 짧다

5. PNPN-부저항

6. on-게이트 전류, off-애노드 전압

7. 주파수, 위상, 전압 제어

[정류 회로, 다이오드]

1. 직렬 : 과전압 방지

2. 병렬 : 과전류 방지

[스탭모터]

1. 오픈루프, 속도 위치 제어

2. 인터페이스 용이

3. 가속,감속 용이, 정,역회전 변속 쉽다

4. 위치제어-각도오차작다

5. 회전각, 속도는 펄스수에 비례

[층간 단락사고 검출]

1. 차동계전기

2. 비율차동계전기

[실리콘 정류기] : 역방향 내전압 가장 크다

[직류 복권 발전기] : 균압 모선 필요

[단상 반발 전동기. 회전 방향 변경] : 브러시 위치 조정

[사이리스터] : 위상각 제어

[계자 권선 단락(동기전동기)] : 고전압 유도 방지

[다이오드 양/단]

[DC 서보모터, 시정수] -> 공식

==---------------------------------------------==

[전기기사] -전기기기- 필기시험 노트제작을 위한 공부에 도움이 되셨나요?

이번 포스팅 자료는 전기(산업)기사 필기시험 5과목 중 하나죠 ㅎㅎ

전기기사, 전기공사기사 필기

1. 전력공학 [1/5] / 전기기사, 전기공사기사 필기 합격노트

2. 전기기기 [2/5] / 전기기사, 전기공사기사 필기 합격노트

3. 회로이론 [3/5] / 전기기사, 전기공사기사 필기 합격노트

4. 전기설비기술기준 및 판단기준 [4/5] / 전기기사, 전기공사기사 필기 합격노트

5-1. 전자기학 [5/5] / 전기기사 필기 합격노트

5-2. 전기응용 및 공사재료 (조명) [5/5] / 전기공사기사 필기 합격노트

==전기기사 필기 교과목==

1. 전력공학 (+발전공학)

*** 2. 전기기기 ***

3. 회로이론 (+제어공학)

4. 전기설비기술기준 및 판단기준 (법규)

5. 전자기학

​

혹시 궁금한 점이나 의문점이 있다면 댓글로 알려주세요~

최대한 정확한 답변을 드리도록 노력 하겠습니다.

​

그럼~ 이글을 보시는 모든 분들의 합격을 기원합니다.

전력공학 - 전기기사, 전기공사기사 필기 합격노트

앙뇽하세요~

​

전기기사 합격 후기를 보신 분들이 필기공부를 시작하는데

어떻게 해야하는지에 대해 질문이 많았는데요!!!

​

제가 기사 필기공부를 하며 정리했던 포스트잇 노트와 필기공부 꿀팁을 알려드리려 합니다.

==---------------------------------------------==​

[전기기사]와 [전기공사기사]의 공통과목은

*** 1. 전력공학 (+발전공학) ***

2. 전기기기

3. 회로이론 (+제어공학)

4. 전기설비기술기준 및 판단기준 (법규)

==---------------------------------------------==

​

이렇게 4가지 입니다.

​

여기서,

==---------------------------------------------==

[전기기사] 과목은

5. 전자기학

==---------------------------------------------==

[전기공사기사] 과목은

5. 전기응용 및 공사재료 (조명)

==---------------------------------------------==

이렇게 한과목씩 더 추가되는거죠~ ㅎㅎ

​

자 그럼 오늘은 [전기기사] -전력공학- 핵심 요점 공식노트와 꿀팁 들어갑니다!!

--- [전기기사] / [전기공사기사] 공통 과목 ---

1. 전력공학 (+발전공학)

각 과목마다 중복되는 공식이 존재해요!!

전력공학과 같은 경우 '특성임피던스' -> 회로이론 '특성임피던스'와 전자기학 '고유임피던스'

등이 중복되는 공식이죠... 아래에 회로이론과 전자기학 정리 노트를 보며 참고해주세요!!

​

전력공학은 기본적으로 계산문제 위주입니다. 따라서 아래 노트처럼 공식을 정리하여 암기하시구

중복적으로 출제되는 기출 암기문제를 정리하여 지속적으로 보시는 것을 추천드립니다.

[특성임피던스] -> 공식

[승압기]

1. 자기용량 -> 공식

2. 부하용량 -> 공식

[V-V결선]

1. 이용률 : 86.6%

2. 출력비 : 57.7%

[1선지락 / 2선지락 / 선간지락] -> 공식

[저감계수(차페선의 차폐계수)] -> 공식

[변압기 / 송전선로] -> 공식

[반사 / 투과 ] -> 공식

[감속체 온도계수] -> 공식

[유량크기(유량곡선)]

1. 갈수량 : 355일

2. 저수량 : 275일

3. 평수량 : 185일

4. 풍수량 : 95일

[조속기 작동 민감]

1. 수압상승률 증가

2. 속도상승률 감소

[조속기] : 회전속도 변화 자동적 유량 가감

[개폐 저항기] : 개폐서지 이상전압 억제

[차단기] : 사고전류 차단

[물] : 급수펌프 - 절탄기 - 보일러 - 과열기 - 터빈 - 복수기 (반복)

[흡출관(수력발전)] : 유효낙차를 늘이기 위해 사용

[배전계통] : 배전 변전소 - 급전선(feeder) - 간선(mid line) - 분기선(branch line)

[조속기 예민하면?] : 난조, 탈조 발생

[이상전압 크게 발생하면?] : 무부하, 개로

[복도체]

1. 목적 : 코로나 방지

2. 효능 : 1) 인덕턴스 감소, 정전용량 증가 / 2) 송전용량 증가 / 3) 코로나 임계전압 상승 / 4) 전선표면 전위경도 감소

[연가]

1. 선로정수 평형

2. 임피던스 평형

3. 소호리액터 접지시 직렬공진 방지

4. 유도장해 감소

[안정도 향상 방법]

1. 발전기(동기계) : 1) 동기리액턴스 작게 / 2) AVR / 3) 속응여자방식 / 4) 제동권선_난조방지 / 5) 조속기 감도 둔감

2. 송전선 : 1) 리액턴스 작게 / 2) 복도체(다도체) / 3) 병행2회선 / 4) 중간조상 / 5) 고속도 개폐로 / 6) 고속차단기

[보드선도] : 위상 -180도 위에 존재 극점과 영점이 S평면 우반원에 있을경우 판정 불가능

[표시선 계전방식] : 모든사고, 고장점 위치 관계없이 양단을 쉽게 고속으로 차단

[피뢰기 구비조건]

1. 상용주파 방전개시 전압 높일것

2. 충격방전 개시전압 낮을것

3. 제한 전압 낮을것

4. 속류차단 우수

5. 내구성 우수

직렬캡 : 이상전압시 대지방전, 속류차단

특성요소 : 임피던스 성분, 방전전류 크기 제한

쉴드링 : 전자기적 충격완화

[절연협조의 기본] : 피뢰기의 제한전압

[피뢰기 정격전압]

1. 속류차단 최고 교류전압

2. 1선 지락시 건전상 대지전위 지속성 이상전압

[피뢰기 충격방전 개시전압] : 충격파의 최대치

[코로나 임계전압] -> 공식

[단락보호 계전기] : 과전류, 과전압, 부족전압, 선간단락, 거리, 방향단락(환상, 1군데), 방향거리(환상, 양단, 2군데)

[지락보호 계전기] : 과전류 지락, 방향 지락, 선택 지락

[기타] : 탈조보호, 주파수, 한시

[계전기]

1. 순한시 계전기 : 즉시동작

2. 정한시 계전기 : 일정시간 후 동작

3. 반한시 계전기 : 전류값 클수록 빨리동작 / 전류값 작을수록 느리게 동작

4. 반한시 정한시 계전기 : 반한시 + 정한시

[보호계전기]

1. 선로보호 : 임피던스 계전기 / 지락계전기 / 거리계전기

2. 발전기, 변압기 보호 : 차동계전기, 비율차동계전기, 부흐흘쯔계전기, 과전류계전기

[모선보호 게전기]

1. 전류차동보호

2. 전압차동보호

3. 방향거리계전

4. 위상 비교

[변압기 내부고장시] : 비율차동계전기

[직류송전방식]

1. 장점 : 리엑턴스 없음 / 안정도 높음 / 비동기연계가능 / 표피효과 없음 / 유전체손 고려하지 않아도됨

2. 단점 : 변압 힘듦 / 차단기 개발되어있지 않음 / 고조파 억제 대책 필요

[차단기 차단용량 ≥ (계통) 단락용량]

[절연협조] : 피뢰기 < 변압기 < 차단기 부싱 < 선로애자

[동작책무(차단기)]

1. 갑 : O - 1분 - CO - 3분 - CO

2. 을 : CO - 15초 - CO

3. 고속도 : O - t초 - CO - 1분 - CO

[차단시간(차단기)] : 트립코일 -> 소호 / 개극+아크(3~8Hz)

[1선당 공급전력, 소요전선량] -> 표

[원자로 연료, 감속재, 냉각재] -> 표

[증식비 1보다 큰 원자로] : 고속증식로

[R-S-F] : 리클로저 - 섹셔널라이저(자동구간계폐장치, 고장전류 없음, 리클로저와 직렬 조합) - 퓨즈

[저압 밸런서] : 단상 3선식

[복도체]

1. 인덕턴스감소, 정전용량 증가

2. 코로나 임계전압 상승

3. 선로 송전용량 증가

4. 안정도 증가

5. 전위경도 감소

[역섬락 방지]

1. 철탑접지저항 억제

2. 매설지선

[경제적 전선굵기(캘빈법칙)] : 허용전류 / 전압강하 / 기계적강도

[재점호 발생]

1. C회로차단

2. 진상전류

[조상설비_동기조상기, 전력용콘덴서, 분로리액터] -> 표

[조상설비_콘덴서, 리액터, 동기조상기]

1. 직렬콘덴서 : 전압강하보상, 정태안정도 개선

2. 병렬콘덴서 : 역률개선

3. 직렬리액터 : 제 5고조파 제거

4. 분로리액터 : 페란티효과 방지

5. 소호리액터 : 지락아크소호

6. 한류리액터 : 차단기용량 가소

7. 동기조상기(동기전동기) : 과여자(콘덴서, C, 진상, PD, 미분) / 부족여자(리액터, L, 지상, PI, 적분)

[유도장해 방지대책]

1. 전력선 : 연가 / 소호리액터 접지 / 고속도 차단기 / 이격거리 크게 / 차폐선 설치 / 지중전선로 / 상호리액턴스 작게

2. 통신선 : 수직교차 / 연피케이블 / 절연강화 / 절연변압기 / 초크코일 / 피뢰기

[고압측 중선선 + 저압측 중성선 전기적 연결 목적?] : 고저압 혼촉시 수용가 침입 상승전압 억제

[직접접지]

1. 장점 : 전위상승 최소 / 단절연 / 지락전류검출 쉬움 / 보호계전기 동작 확실 / 피뢰기 보호

2. 단점 : 지락전류 최대 / 통신유도장해 / 차단기 수명 단축 / 과도안정도 저하

[네트워크 배선]

1. 장점 : 정전적고 신뢰도 높음 / 기기이용률 향상 / 전압변동 작음 / 적응성 양호 / 전력손실 감소 / 변전소 수 줄임

2. 단점 : 비싸다 / 인측접촉사고 증가 / 네트워크 프로텍터(차단기-퓨즈-전력방향계전기) 필요

[중성점 접지] -> 표

[소호리액터 접지]

1. 장점 : 지락전류 최소 / 과도안정도 최대 / 고장중 운전가능 / 유도장해 최소

2. 단점 : 전위상승 최대 / 보호계전기 동작 불확실 / 설비비 고가

[전력원선도] -> 표

[인터록] : 단로기는 '차단기가 열려야' 열고 닫을수 있다.

[부하율] -> 공식

[연부하율] -> 공식

[이탈점] -> 공식

[비정현파 실효전압(실효값)] -> 공식

[고유값] -> 공식

[일부하율] -> 공식

[계수행렬] -> 공식

[K의 범위(제어계 안정)] -> 공식

[왜형률] -> 공식

[근궤적수] -> 공식

[점근선의 교차점] -> 공식

[양호도, 전력도, 첨예도, 전압확대율] -> 공식

[가제어, 가관측] -> 공식

[1선작용 정전용량] -> 공식

[충전전류, 충전용량] -> 공식

[송전/수전 전압, 전류] -> 공식

[변압기 용량] -> 공식

[전자유도전압] -> 공식

[이도] -> 그림, 공식

[실제길이] -> 공식

[회로망 보상기] -> 공식

[경제적 송전전압] -> 공식

[수용률, 부등률, 변압기용량] -> 공식

[%임피던스] -> 공식

[열효율] -> 공식

[전력용콘센더 용량] -> 공식

[%리액턴스] -> 공식

[수력발전소 전력량] -> 공식

[전력손실] -> 공식

[전압변동률] -> 공식

[ 3상 차단기 정격용량] -> 공식

[동기 임피던스] -> 공식

[전력전송] -> 공식

[대지귀로, 왕복회로 인덕턴스] -> 공식

[전압강하율] -> 공식

[변압기 '델타-델타 결선 -> V-V결선' 늘어난 용량?] -> 공식

==---------------------------------------------==

[전기기사] -전력공학- 필기시험 노트제작을 위한 공부에 도움이 되셨나요?

이번 포스팅 자료는 전기(산업)기사 필기시험 5과목 중 하나죠 ㅎㅎ

전기기사, 전기공사기사 필기

1. 전력공학 [1/5] / 전기기사, 전기공사기사 필기 합격노트

2. 전기기기 [2/5] / 전기기사, 전기공사기사 필기 합격노트

3. 회로이론 [3/5] / 전기기사, 전기공사기사 필기 합격노트

4. 전기설비기술기준 및 판단기준 [4/5] / 전기기사, 전기공사기사 필기 합격노트​

5-1. 전자기학 [5/5] / 전기기사 필기 합격노트

5-2. 전기응용 및 공사재료 (조명) [5/5] / 전기공사기사 필기 합격노트

==전기기사 필기 교과목==

*** 1. 전력공학 (+발전공학) ***

2. 전기기기

3. 회로이론 (+제어공학)

4. 전기설비기술기준 및 판단기준 (법규)

5. 전자기학

혹시 궁금한 점이나 의문점이 있다면 댓글로 알려주세요~

최대한 정확한 답변을 드리도록 노력 하겠습니다.

​

그럼~ 이글을 보시는 모든 분들의 합격을 기원합니다.
