출제빈도 5회 이상 [1/3] / 전기기사 실기 요약노트

출제빈도 5회 이상 [1/3] / 전기기사 실기 합격노트



전기기사 실기공부를 시작하는데, 어떻게 해야하는지에 대해 쪽지나 댓글이 많았는데요 ㅎㅎ



전기기사 같은 경우는 기출문제 위주 공부가 가장 중요합니다.



따라서 기출문제를 정리한 노트는 필수로 만들어두고 잊지않게 꾸준히 암기하는 것이 합격으로 가는 지름길이죠 ㅎㅎ

​

이번에는 제가 직접 작성한 전기기사 실기 요점정리 노트를 보여드리도록 하겠습니다. ㅎㅎ



이 글을 보시고 전기기사 합격을 이뤄내시는 분들이 많아졌으면 좋겠습니다.



* 참고사항 : 우선암기 중요도 순으로 형광펜을 활용하였습니다.

녹색 - 파란색 - 분홍색 - 갈색 - 주황색

(순서대로 녹색이 가장 많이 출제되었고, 주황색은 최근 기출문제로 보시면 됩니다.)



출제빈도 5회 이상 (출제 빈도 아주 높음)

역률 / 불평형 부하제한 / 고조파 / UPS / 인버터 / 간이수전설비결선도 / 감리원 외...



[특고압, 고압-단상전기 설비부하 평형]

1. 단상부하 1개 : 2차 역V 접속

2. 단상부하 2개 : 스코트 접속

3. 단상부하 3개 : 평형



[역률 높게 유지]

1. 콘덴서 용량은 부하의 무효분 보다 크게 하지 말것

2. 콘덴서는 본선에서 직접 접속하고 특히 변용의 개폐기, 퓨즈, 유입차단기 등을 설치하지 말것

3. 고압 및 특별고압 진상용 콘덴서의 설치로 공급회로의 고조파 전류가 현저하게 증대할 경우에는

콘덴서 회로에 유효한 직렬리액터를 설치하여야 한다.

4. 가연성 유봉입의 고압 진상용 콘덴서를 설치하는 경우에는 가연성의 벽, 천장 등과 1m 이상

이격하는것이 바람직하다.



[전력용 콘덴서 결선]

1. 단선도 -> 그림

2. 복선도 -> 그림



[역률개선 전력용 콘덴서 최대무슨전력이하?] : 부하 지상 무효전력



[역률개선] : 유도성 부하 사용시 부하 전단에 병렬로 전력용콘덴서 설치, 진상무효분 공급, 부하의 역률개선



[역률개선 효과, 전력용콘덴서 설치목적]

1. 전압강하 감소

2. 전력손실 감소

3. 설비용량 여유분 증가

4. 전기요금 감소



[역률이 낮을때 수용가측 손해]

1. 전압강하 증가

2. 전력손실 증가

3. 설비용량 여유분 감소

4. 전기요금 증가



[역률 과보상시 문제점]

1. 역률 저하

2. 전력손실 증가

3. 단자전압 상승

4. 계전기 오작동



[정지형 무효전력 보상장치 (SVC)

1. GTO, SCR 등 사이리스터 사용

2. 지상, 진상 무효전력 제어



[전력용 콘덴서 설비]

1. 방전코일 : 콘덴서에 축적된 잔류전하 방전

2. 직렬리액터 : 제 5고조파 제어

3. 전력용 콘덴서 : 역률개선



[전력용 진상 콘덴서 정기점검(육안검사)]

1. 단자부 과열

2. 기름 누설, 애자 손상

3. 용기등의 녹발생, 보호장치 동작



[콘덴서 설비 사고원인]

1. 콘덴서 설비내 배선단락

2. 콘덴서 소체파괴, 층간 절연 파괴

3. 콘덴서 설비 모선단락, 지락



[진상콘덴서 보호장치 계전기]

1. 과전압 계전기 : 과전압시 동작 - 차단기 트립코일 여자

2. 저전압 계전기 : 부족전압시 동작 - 차단기 트립코일 여자

3. 과전류 계전기 : 과전류시 동작 - 차단기 트립코일 여자



[불평형 부하 제한]



[저압 수전시 단상 3선식 중성선과 각 전압측 전선간 부하는 불평형 부하 제한시 몇 %?]



[저/고압, 특고압 수전시 3상 3선식, 3상 4선식 불평형 부하 한도는 단상 접속 부하로 계산시 설비 불평형률 %?]



[위 제한을 따르지 않아도 되는 경우?]



[고조파]



[선로 고조파 장애]



[고조파 발생원인]



[고조파 억제대책]



[무정전 전원 공급장치(UPS)]



[AC->DC]



[DC->AC]



[CVCF]



[VVVF]



[UPS고장회로 분리 방식]



[축전지용량 공식 C,L,K,I]



[UPS 장치 CVCF회로]



[UPS 장치 블록 다이어그램]



[전류형 인버터, 전압형 인버터 회로상 차이점]

1. 전류형 인버터

2. 전압형 인버터



반응형



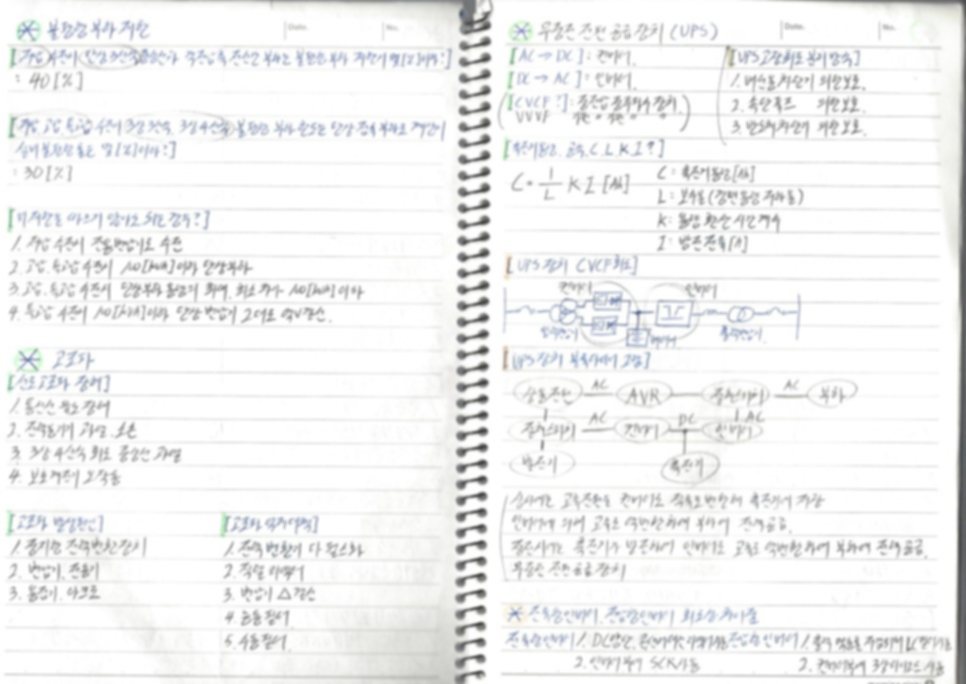

- '상세 노트' 및 '고화질 PDF 취합본'은 본 게시글 아래 전자책을 참고해 주세요 -



[특고압 간이 수전설비 결선도]



[케이블 트리 현상]



[케이블 트리 종류]



[감리원]



[시운전 전~ 서류]



[시운전 완료후 ~ 발주자에게 인계할 서류]



[공사 시작전 설계도서 적정여부]



[안전관리 결과 보고서에 포함되는 서류]



[공사중지명령]



[감리원은 공사업자로 부터 시공상세도를 사전에 제출받아 ~ 7일 이내 검토]



[설계감리업무 수행지침 용어 중 전력시설물 현장적용 적합성, 생애 주기 검토하는 것?]



- '상세 노트' 및 '고화질 PDF 취합본'은 본 게시글 아래 전자책을 참고해 주세요 -



[축전지]



[초기충전]



[보통충전]



[급속충전]



[부동충전]



[세류충전]



[균등충전]



[축전지 과방전 및 방치 상태시, 가벼운 설페이션 현상, 기능회복 위해 실시하는 충전방식]



[연축전지] : 공칭전압 / 정격방전률



[알칼리전지] : 공칭전압 / 정격방전률



[축전지 설비구성]



[연축전지 고장원인]



[연축전지 설비초기고장, 단 전지전압의 비중저하 및 역전현상 발생원인?]



[충전장치 고장, 과충전, 액면저하 극판노출, 교류분 전류 유입과다 고장현상?]



[축전지와 부하 충전기에 병렬접속 충전방식?]



[알칼리 축전지]

1. 장점

2. 단점

3. 종류



[상용전원과 예비전원 사이에는 병렬운전을 하지 않는 것이 원칙이므로 수전용 차단기와 발전용 차단기

사이에는전기적 또는 기계적 인터록을 시설해야하며, 절연개폐기를 사용해야 한다]



- '상세 노트' 및 '고화질 PDF 취합본'은 본 게시글 아래 전자책을 참고해 주세요 -



[지중전선로]



[지중전선로 시설방식]



[사용전선]



[방식 조치 하지않은 지중전선 피복금속체 접지]



[특고압 지중전선 케이블]



[지중선 고장점 탐지법]

1. 머레이 루프법

2. 정전용량법

3. 펄스법

4. 수색코일법

5. 음향법



[지중선]

1. 장점

2. 단점



[전력용 퓨브, PF]

[역할]

[특성]

[단점]



[구입시 고려사항]



[큐비클 종류]

1. CB형 - 500kVA이하

2. PF-CB형 - 500kVA이하

3. PF-S형 - 300kVA이하



[각종 기구 능력 비교표]



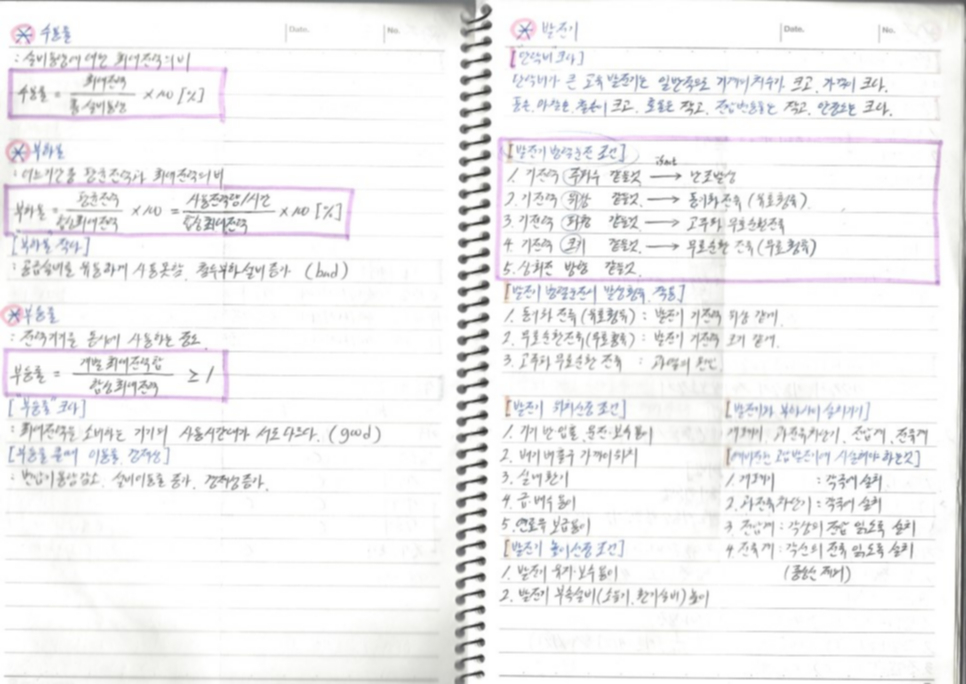

- '상세 노트' 및 '고화질 PDF 취합본'은 본 게시글 아래 전자책을 참고해 주세요 -



[수용률]



[부하율]



[부등률]



[발전기]



[단락비 크다]



[발전기 병렬운전 조건]



[발전기 병렬운전시 발생 횡류 작용]



[발전기 위치선정 조건]



[발전기 높이선정 조건]



[발전기와 부하 사이 설치기기]



[예비전원 고압 발전기에 시설해야 하는 것]



==---------------------------------------------==
