전기기사 실기공부 정리노트 마지막 글입니다. 끝까지 포기하지 마세요^^



전기기사 같은 경우는 기출문제 위주 공부가 가장 중요합니다.



따라서 기출문제를 정리한 노트는 필수로 만들어두고 잊지않게 꾸준히 암기하는 것이 합격으로 가는 지름길이죠 ㅎㅎ

​

이번에는 제가 직접 작성한 전기기사 실기 요점정리 노트를 보여드리도록 하겠습니다. ㅎㅎ



이 글을 보시고 전기기사 합격을 이뤄내시는 분들이 많아졌으면 좋겠습니다.



* 참고사항 : 우선암기 중요도 순으로 형광펜을 활용하였습니다.

녹색 - 파란색 - 분홍색 - 갈색 - 주황색

(순서대로 녹색이 가장 많이 출제되었고, 주황색은 최근 기출문제로 보시면 됩니다.)



Part 3 (출제 빈도 오락가락)

차단기 / 전력용개폐장치 / 인체감전요소 / 과전류계전기 / 개폐기 / GIS / 분기회로 외...



[차단기 트립방식]

1. 직류전압 트립방식 : 직류 전원 전압을 트립코일에 인가

2. 부족전압 트립방식 : PT 2차측 전압을 항상 트립 코일에 인가, 1차측 전압 일정값 이상 감속시

3. 콘덴서 트립방식 : PT 1차측 정류기 설치, 콘덴서 충전, 이를 트립코일 통해 방전

4. CT 트립방식 : CT 2차측 전류 일정값 이상 초과시



[차단기 동작책무]

차단기 동작(차단/투입)을 일정시간 간격을 두고 행하는 일련의 동작

-일반용(갑) : O - 1분 - CO - 3분 - CO

-일반용(을) : CO - 15초 - CO

-고속도용 : O - t초 - CO - 1분 - CO



[전력용 개폐장치]

1. 차단기 : 부하전류 개폐, 고장전류 차단

2. 단로기 : 무부하 충전전류, 변압기 여자전류 개폐, 고장전류, 부하전류 차단불가

3. 부하개폐기 : 부하 개폐, 고장전류 차단불가

4. 전자접촉기 : 부하전류, 과부하전류 개폐, 부하조작제어용 스위치

5. 전력퓨즈 : 고전압 회로, 기기단락 보호



[전기 설비기준 의거 욕실등 인체가 물에 젖어있는 상태에서 물을 사용하는 장소에 콘덴서 시설시, 설치하는 저압차단기]

전류 동작형 인체 감전 보호용 누전차단기



[인체감전요소(위험도 결정조건)]

1. 전원의 종류

2. 통전시간

3. 통전경로

4. 통전전류크기



[인체감전전류 종류]

1. 감지전류

2. 경련전류

3. 심실세동 전류



[과전류 계전기, 차단기 연동시험시 준비사항]

1. 과전류계전기, 차단기 시험장비와 연결

2. VS, AS 등으로 결선, 동작상태 확인

3. 과전류계전기 정정탭 설정



[개폐기]

1. 자동고장 구분 개폐기 : 과부하 시 자동으로 개폐가능, 고장구분 개폐기

2. 선로 개폐기 : 과부하 시 개폐, 66kV이상시 사용 (22.9kV 이하 불가)

3. 인터럽터 스위치 : 수동, 자동 조작개폐가능, 고장전류 차단불가



[가스 절연 개폐장치]

1. 장점

1) 대기중 오염영향 없음, 신뢰도 높고 보수용이

2) 충전부 완전밀폐, 안정성

3) 저소음

4) 소형화



2. 사용가스 : SF6(육불화유황)가스



3. SF6가스 특징

1) 무색, 무취, 무독성

2) 난연성, 불활성 가스

3) 소호능력 공기의 100~200배

4) 절연내력 공기의 2~3배



[단로용기구 설치하지 않는 경우]

1. 전용분기 회로에서 공급시

2. 배선중에 시설되는 현장 조작 개폐기가 전로의 각극을 개폐 설치



[분기회로 종류]

1. 15A 분기회로

2. 20A 배선용차단기 분기회로

3. 20A

4. 30A

5. 40V

6. 50A

7. 50A 초과 배선용차단기 분기회로



[분기회로에는 전압옥내 간선과 분기점에서 전선의 길이가 3m이하의 장소에 개폐기 및 과전류 차단기 설치, 단, 간선과 분기점에서 개폐기 및 과전류차단기 까지의 전선이 그 전원 측 저압옥내간선을 보호하는 과전류차단기 정격전류의 55% 이상의 허용전류를 갖는것을 3m 초과하는 장소에 시설가능 (간선과 분기점에서 개폐기 및 과전류차단기까지 전선길이가 8m이하인 경우 35%]

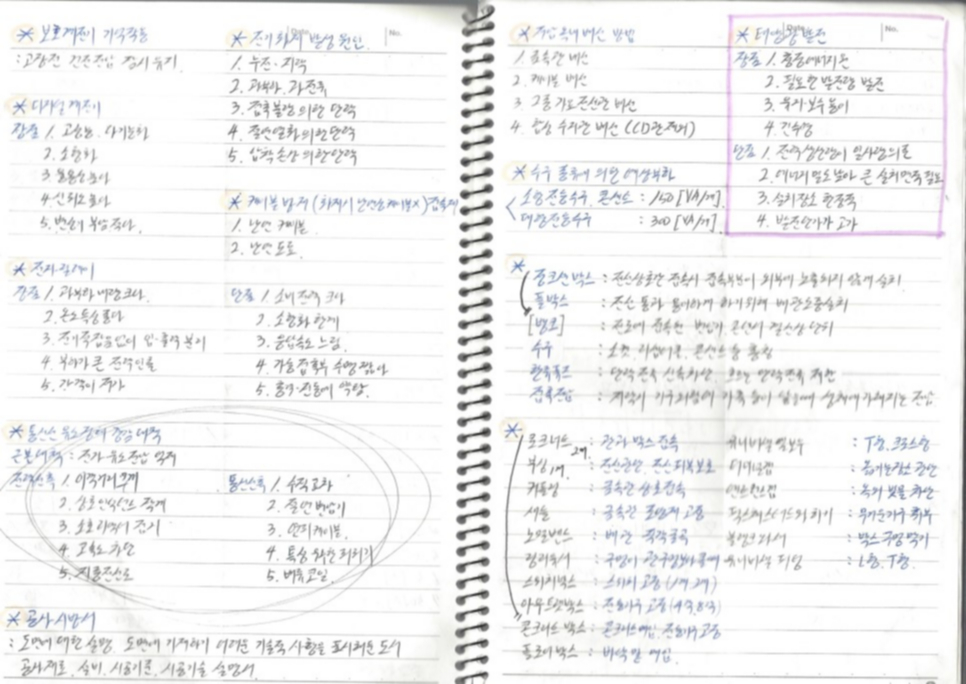

[보호계전기 기억작용]



[디지털 계전기 장점]



[전기화재 발생 원인]



[케이블 방재(화재시 난연성 케이블 없음) 접속제]



[전자릴레이]

1. 장점

2. 단점



[통신선 유도장해 경감 대책]

1. 근본대책

2. 전력선측

3. 통신선측



[공사 시방서]



[저압옥내배선 방법]



[수구 종류에 의한 예상부하]



[태양광 발전]

1. 장점

2. 단점



[정크션 박스]



[풀박스]



[뱅크]



[수구]



[한류퓨즈]



[접촉전압]



[로크너트, 2개]



[부싱, 1개]



[커플링]



[새들]



[노멀밴드]



[링리듀서]



[스위치박스]



[아우트렛박스]



[콘크리트박스]



[플로어박스]



[유니버셜 엘보우]



[터미널캡]



[엔트런스캡]



[피스쳐스터드와 히키]



[블랭크와셔]



[유니버셜 피팅]



- '상세 노트' 및 '고화질 PDF 취합본'은 본 게시글 아래 전자책을 참고해 주세요 -



[저항측정방법]



[접지저항 측정계기, 측정방법]



[접지저항 저감법]

1. 물리적

2. 화학적



[접지저항 저감재 구비조건]



[접지공사 목적]



[접지저항 측정방법]



[공용접지]

1. 장점

2. 단점



[배전용 변전소 접지공사]

1. 목적

2. 접지개소



[3상 4선식 다중접지(=직접접지)]

1. 장점

2. 단점



[위너이 4전극법]

1. 공식

2. 원리도



[고압배전선]



[주상변압기]



[저압배전선]



반응형



- '상세 노트' 및 '고화질 PDF 취합본'은 본 게시글 아래 전자책을 참고해 주세요 -



[금속덕트]



[라이팅덕트]



[플로어덕트]

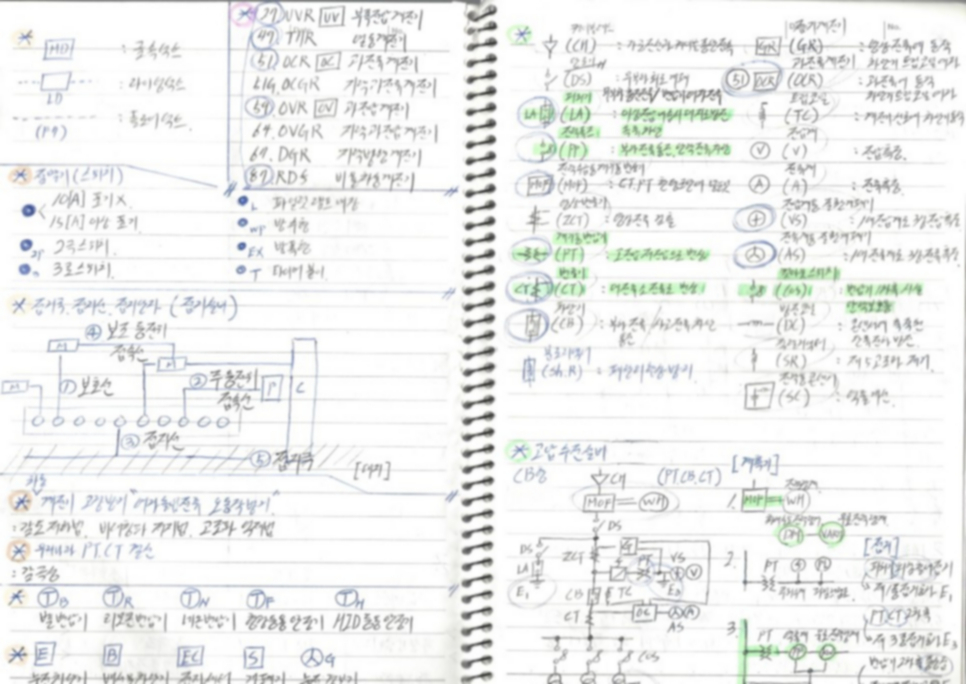

[27]

[49]

[51]

[51G]

[59]

[64]

[67]

[87]



[점멸기(스위치)]



[접지극, 접지선, 접지단자(접지설비)]



[차동계전기 고장방지 '애자돌입전류 오작동방지']



[우리나라 PT, CT 결선]



[벨변압기 / 리모컨변압기 / 네온변압기 / 형광등용 안정기 / HID등용 안정기]



[누전차단기 / 배선용차단기 / 접지센터 / 개폐기 / 누전경보기]



[케이블헤드, CH]



[단로기, DS]



[피뢰기, LA]



[전력퓨즈, PF]



[전력수급용계기용변성기, MOF]



[영상변류기, ZCT]



[계기용변압기, PT]



[변류기. CT]



[차단기, CB]



[분로리액터, SH.R]



[접지계전기, GR]



[과전류계전기, OCR]



[트립코일, TC]



[전압계, V]



[전류계, A]



[전압계용 절환개폐기, VS]



[전류계용 절환개폐기, AS]



[컷아웃 스위치, COS]



[방전코일, DC]



[직렬리액터, SR]



[전력용콘덴서, SC]



[고압수전설비]

1. CB형

2. 계측기

3. 접지



- '상세 노트' 및 '고화질 PDF 취합본'은 본 게시글 아래 전자책을 참고해 주세요 -



[특고압 수전설비]



[PF-CB형 / PT, CT, CB]



[PF-CB형 / PT, CB, CT]



[배타적 논리합 회로]



[MCCB]



[EOCR]



- '상세 노트' 및 '고화질 PDF 취합본'은 본 게시글 아래 전자책을 참고해 주세요 -

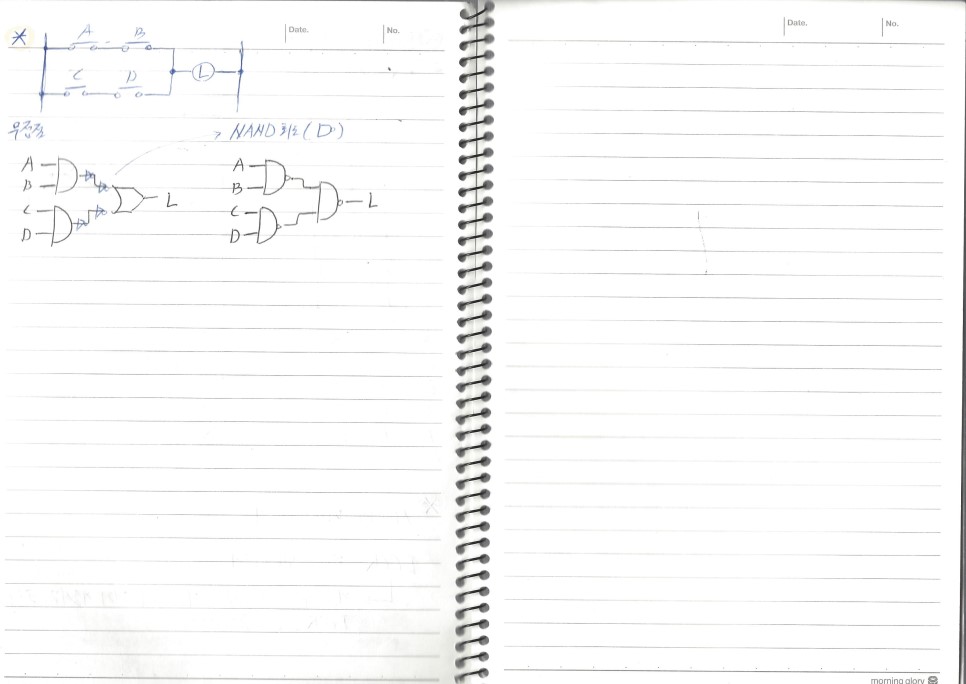

[무접점 / NAND회로] -> 그림



==---------------------------------------------==
